Hytube系列全自動光纖激光切管機采用CCD管材截面識別系統,自動成捆上料系統,成品管件自動分揀系統,管材浮動托管機構,智能遠程監控系統,管板長度自動測量系統等。
咨詢電話：0769-8983 8888????郵箱：yueming@ymlaser.com
打樣申請 在線咨詢采用基于Windows操作系統的柏楚FSCUT3000S數控系統，激光切管機專用平臺，集成了激光切割控制專用功能模塊，功能強大，人機界面好，操作簡單。
專業管材切割編程軟件，是數控切管機實現“全時切割、高效切割”的核心技術之一，是有效節省材料，提高切割效率的根本保證。
電容式光纖激光切割頭，感應精度高、反應靈敏、性能最為穩定可靠。
獨特的托管裝置，在管材送進和旋轉的同時，托管裝置始終與管材表面保持接觸，支撐力根據管材規格設定，保證有效地支撐，防止管材的下垂，減小管材旋轉時的軸線擺動，提高加工精度。
全自動整捆上料功能（選配），減少操作人員數量的同時提升加工效率。
管材截面自動識別系統（選配），可以多種管材混合上料，自動提示管材類型，自動調取工藝庫，提示可供選擇的加工程序。
完整的切割工藝參數庫，并且備有人性化的參數界面，根據管材類型實現“一鍵式設定”加工工藝，也可在界面中實時修改激光切割工藝參數。
高精度伺服比例閥，精確控制切割輔助氣體的氣壓和卡盤夾持力的大小，以達到最佳的切割效果。
管材直線定位速度達到100m/min，旋轉定位速度可達到120m/min

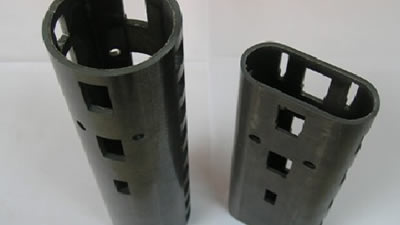

碳鋼管材激光切割

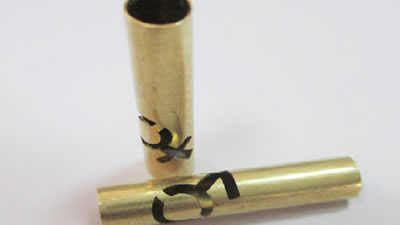

鋁合金管材激光切割

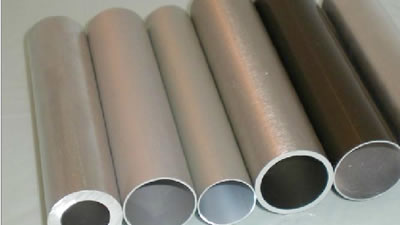

不銹鋼管材激光切割

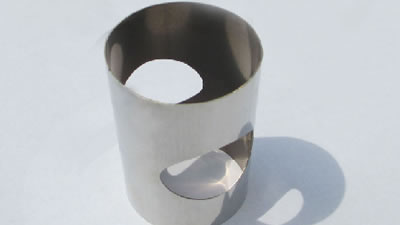

鈦金管材激光切割
|
|
6512 |
6522 |
6532 |
9532 |
|
6500×φ10-120mm 外接圓≤φ120mm的其他管型 |
6500×φ15-220mm 外接圓≤φ220mm的其他管型 |
6500×φ15-320mm 外接圓≤φ320mm的其他管型 |
9500×φ15-320mm 外接圓≤φ320mm的其他管型 |
|
|
Z軸行程 |
250mm |
|||
|
X軸行程 |
7050mm |
7050mm | 7050mm | 10050mm |
|
Y軸行程 |
330mm |
|||
|
A、B軸行程 |
無限旋轉 |
|||
|
X、Y軸定位精度 |
0.05mm/m （VDI/DGQ3441） |
|||
|
X、Y軸重復定位精度 |
0.03mm （VDI/DGQ3441） |
|||
|
A、B軸定位精度 |
30" |
|||
|
A、B軸重復定位精度 |
10" |
|||
| 捆料上料長度 | 4000-6000mm(帶長度自動檢測) | |||
| A軸最大定位速度 | 200rpm | 105rpm | 85rpm | 85rpm |
| X、Y單軸最大定位速度 | 100m/min | |||
| 激光功率 | 1-6KW | |||
| 下料長度 | 0-3500mm | |||
| 機床重量 | 7500/7500/7500/10000kg | |||
| 卡盤承載 | 80/170/400/400kg | |||
| 主機尺寸（長×寬×高） | 12000×4300×2800mm | |||
| 相數/電源額定/電壓頻率 | 3/380V/50Hz | |||
| 總電源防護等級 | IP54 | |||
