Tube系列全自動上料光纖激光切管機

激光功率（w）

3000-6000w

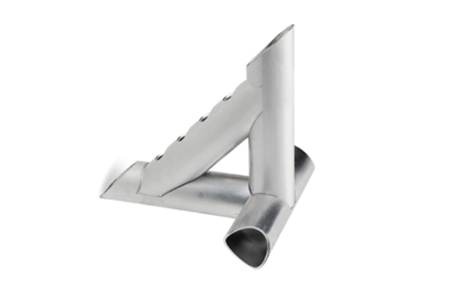

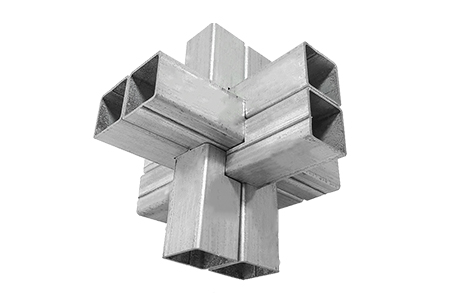

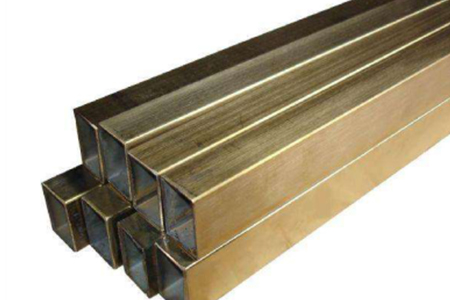

大族粵銘激光Tube系列全自動上料光纖激光切管機，配置氣動自定心卡盤，結構設計簡單穩定，可夾持矩形管、圓管等各種型材；在相貫線、打孔、尖角處理等方面具有獨特的功能及切割效果。經典應用-不銹鋼管激光切割、小管材激光切割、方管激光切割等。

售前咨詢：0769-8983 8888 售后咨詢：0769-8983 9999 聯系郵箱：yueming@ymlaser.com

資料下載加入對比

集眾多功能于一身，為客戶創造更多價值

01

龍門式橫梁結構，高動態性能，高剛性，切割精度高，穩定性好，空走速度 100m/min,加工加速度達1.2G;
02

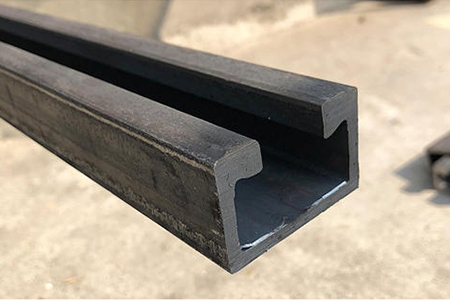

自定心卡盤，前卡避讓短尾料切割，前后卡盤智能銜接，最短尾料 50mm,提高管材利用率:多管材適用，適用于矩形管、圓管、腰圓管、多邊形管、工字鋼,角鋼和槽鋼等
03

全自動潤滑系統，定時自動供油，對機床的滑塊和傳動齒輪定量稀油潤滑，有效改善傳動件的運行狀態，減少維護，延長設備使用壽命；
04

模塊化設計，可選配不同的上下料方式，根據客戶實際生產需求及車間布局，自由組合擺放:吹吸結合，管材內部與切割區域采用負壓吸式除塵,除塵快速徹底,清潔生產
05

標配氣動漸變凹輪輔助支撐，避免被加工材料自重下垂,減小管材變形,提高切割精度
06

選配半自動上料系統，可預先在上料機上排布多支管材，在自動切割狀態下，設備會自動分揀進料完成切割;選配全自動上料系統，可整捆上料，放好后，設備自動分揀上料,全程無需人工干預

優化創新，讓產品，更快，更穩定，更放心

型號	Tube6512B	Tube7512B	Tube6524B
激光功率(W)	3000-6000w	3000-6000w	3000-6000w
加工幅面(mm)	?10≤圓管≤?80 □10≤方管≤□80	?10≤圓管≤?80 □10≤方管≤□80	?20≤圓管≤?160 □20≤方管≤□150
外形尺寸(mm)	9180×1710×2550mm	10380×1710×2550mm	9450×1945×2390mm
最大工件重量(KG)	100kg (半自動) 120kg (手動) 50kg (全自動)	100kg (半自動) 120kg (手動) 50kg (全自動)	100kg (半自動) 240kg (手動) (全自動)
工件長度范圍(mm)	4000-6000mm	4000-7500mm	4000-6000mm
最短尾料長度	70mm（避讓/穿越切割）	70mm（避讓/穿越切割）	65mm （管材截面尺寸小于100mm） 100mm （管材截面尺寸大于100mm） 120mm （選配戴芮珂卡盤） 0mm （選配伺服避讓）
最大定位速度	X/Y：100m/min B：130RPM	X/Y：100m/min B：130RPM	X/Y：70m/min B：70RPM
最大定位加速度	Y：1.2G B：130rad/s2	Y：1.2G B：130rad/s2	Y：0.8G B：80rad/s2
整機重量(KG)	3200kg	4500kg	4500kg

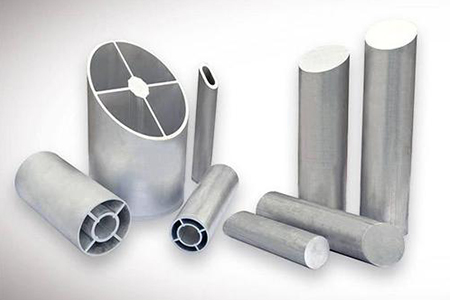

用于切割碳鋼、硅鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板、鍍鋁鋅板、銅等多種金屬管材或者板材快速激光切割
