從專利技術可以看出一個品牌企業對技術創新的重視程度和實力。大族粵銘激光在國內擁有專業的技術研發中心，研發實力雄厚，擁有上百人的研發團隊，目前獲得的國內外專利220多項。今天我們介紹其中一項專利：懸臂式激光設備。
公開(公告)號CN210306289U，申請(專利權)人：廣東大族粵銘激光集團股份有限公司
技術領域
[0001]本實用新型涉及激光設備技術領域，特別是涉及一種結構簡單的懸臂式激光設備。
背景技術
[0002]激光切割屬于熱切割方法之一，激光切割機是利用聚焦的高功率密度激光束照射工件，使被照射的材料迅速融化、汽化、燒蝕或達到燃點，同時借助于光束同軸的高速氣流吹除熔融物質，實現將工件割開。其適應任何材料的加工制造，尤其在一些有特殊精度和要求、特別場合和特種材料的加工制造方面起著無可替代的作用。現有激光切割機的運動系統基本上采用的結構為雙Y梁+X 梁，這種結構存在以下缺點：1、零部件繁多，庫存備料空間占有率高；2、結構復雜，安裝耗時，且維修不方便；3、無法實現自動化流水線安裝，影響效率。
實用新型內容
[0003]基于此，有必要針對上述問題，提供一種結構簡單、維護方便的懸臂式激光設備。
[0004]一種懸臂式激光設備，包括固定板、連接所述固定板的X向組件、連接所述X向組件的Y向組件、及切割組件；所述X向組件包括連接所述固定板的X 向導軌及滑設于所述X向導軌的X向安裝座；所述Y向組件包括連接所述X向安裝座的底板、連接所述底板的Y向導軌、及滑設于所述Y向導軌的Y向安裝座；所述切割組件包括連接所述Y向安裝座的聚焦鏡及連接所述聚焦鏡的噴氣頭，所述聚焦鏡用于聚焦外部的發光件投射的光線。
[0005]本實用新型的懸臂式激光設備通過X向安裝座帶動Y向組件與切割組件沿X 向導軌移動，通過Y向安裝座帶動切割組件沿Y向導軌移動，從而實現X向與Y 向的位置調整。本懸臂式激光設備安裝方便、操作便捷，適用范圍廣。
[0006]在其中一個實施例中，所述切割組件還包括第一反射鏡及第二反射鏡；所述第一反射鏡連接所述X向安裝座；所述第二反射鏡連接所述Y向安裝座，所述第二反射鏡設置于所述聚焦鏡上方。
[0007]在其中一個實施例中，所述第一反射鏡與第二反射鏡朝向相反設置；所述第一反射鏡將所述外部的發光件投射的光線反射至第二反射鏡，所述第二反射鏡再將光線反射至聚焦鏡。
[0008]在其中一個實施例中，所述X向組件還包括分別設置于所述X向導軌兩端的X向動力件與X向固定座、連接所述X向安裝座的X向滑塊、及X向同步帶；所述X向同步帶的一端從所述X向安裝座的一端經所述X向動力件與X向固定座延伸至所述X向安裝座的另一端。
[0009]在其中一個實施例中，所述X向組件還包括連接所述固定板的X向感應件、連接所述X向安裝座一側的X向擋塊、分別連接所述X向導軌兩端的第一限位塊及第二限位塊、及分別連接所述X向滑塊兩端的第一定位塊及第二定位塊；所述第一限位塊對應第一定位塊，所述第二限位塊對應第二定位塊。
[0010]在其中一個實施例中，所述X向組件還包括X向調節件，所述X向調節件的一端連接所述X向導軌靠近X向固定座的一端，另一端連接所述X向固定座；所述X向調節件用于調節所述X向同步帶的松緊度。
[0011]在其中一個實施例中，所述Y向組件還包括分別設置于所述Y向導軌兩端的Y向動力件與Y向固定座、及Y向同步帶；所述Y向同步帶的一端從所述Y 向安裝座的一端經所述Y向動力件與Y向固定座延伸至所述Y向安裝座的另一端。
[0012]在其中一個實施例中，所述Y向組件還包括連接所述底板遠離Y向導軌一側的Y向感應件及連接所述Y向安裝座一側的Y向擋塊。
[0013]在其中一個實施例中，所述Y向組件還包括Y向調節件；所述Y向調節件的一端連接所述底板靠近Y向固定座的一端，另一端連接所述Y向固定座；所述Y向調節件用于調節所述Y向同步帶的松緊度。
[0014]在其中一個實施例中，還包括支撐架；所述支撐架安裝于所述底板的一端，所述支撐架用于固定拖鏈。
附圖說明

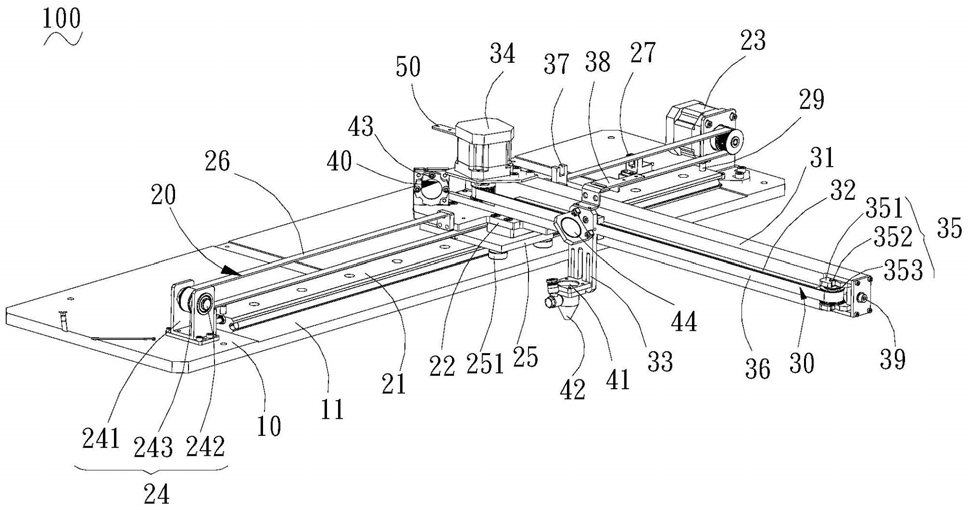

[0015]圖1為本實用新型的一實施例的懸臂式激光設備100的立體結構示意圖；

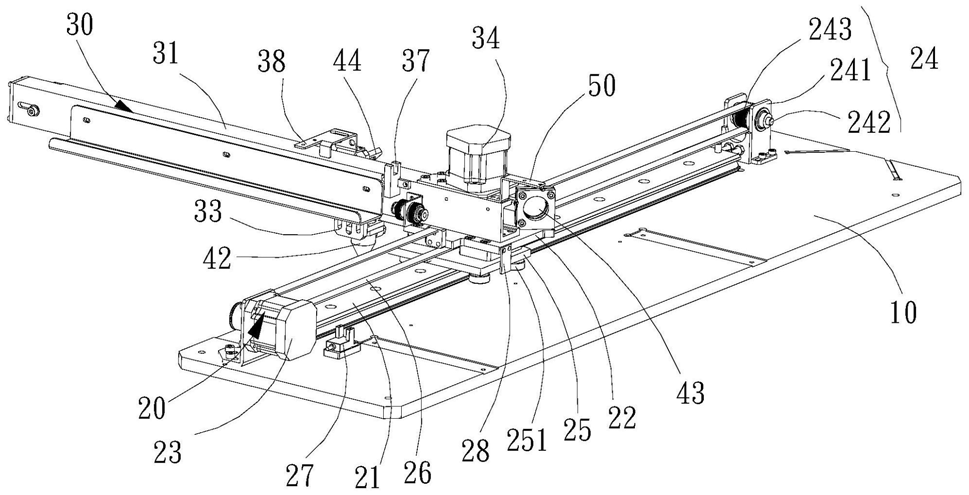

[0016]圖2為圖1所示懸臂式激光設備另一角度的結構示意圖。
[0017]附圖標注說明：
[0018]懸臂式激光設備100；
[0019]固定板10、安裝槽11、X向組件20、X向導軌21、X向安裝座22、X向動力件23、X向固定座24、X向支撐座241、X向轉軸242、X向轉輪243、X向滑塊25、滑輪251、X向同步帶26、X向感應件27、X向擋塊28、第一限位塊29；
[0020]Y向組件30、底板31、Y向導軌32、Y向安裝座33、Y向動力件34、Y向固定座35、Y向支撐座351、Y向轉軸352、Y向轉輪353、Y向同步帶36、Y向感應件37、Y向擋塊38、Y向調節件39、切割組件40、聚焦鏡41、噴氣頭42、第一反射鏡43、第二反射鏡44、支撐架50。
具體實施方式：由于專利內容較多，實施詳情請查詢知識產權出版社專利。
以上就是懸臂式激光設備專利的全部內容。選購相關激光設備，歡迎來大族粵銘激光咨詢。
擴展閱讀：大族粵銘激光專利：一種內嵌式激光切割設備
