從專利技術可以看出一個品牌企業對技術創新的重視程度和實力。大族粵銘激光在國內擁有專業的技術研發中心，研發實力雄厚，擁有上百人的研發團隊，目前獲得的國內外專利220多項。今天我們介紹其中一項專利：一種3D立體元件激光切割設備。
公開(公告)號CN212946097U，申請(專利權)人：廣東大族粵銘激光集團股份有限公司
技術領域
[0001]本實用新型涉及機械自動化加工技術領域，特別是涉及一種3D立體元件切割設備。
背景技術
[0002]激光切割機是將從激光器發射出的激光，聚焦成高功率密度的激光束。激光束照射到工件表面，使工件達到熔點或沸點，同時與光束同軸的高壓氣體將熔化或氣化金屬吹走。隨著光束與工件相對位置的移動，最終使材料形成切縫，從而達到切割的目的。激光切割加工是用激光束代替了傳統的機械刀，具有精度高，切割快速，不受圖形限制，自動排版節省材料，切口平滑，加工成本低等特點，將逐漸改進或取代于傳統的切割工藝設備。
[0003]現有的激光切割機在對3D立體元件進行切割的過程中，需要對應導入3D立體元件的立體圖形，在通過3D立體全方位的調整激光束對立體元件進行切割加工，因為對立體圖形的定位系統計算復雜且定位精度差，導致激光切割機對3D立體元件進行激光切割效率低，且工件加工精度差。
實用新型內容
[0004]基于此，有必要針對立體元件加工效率低、精度差的問題，提供一種激光切割設備。

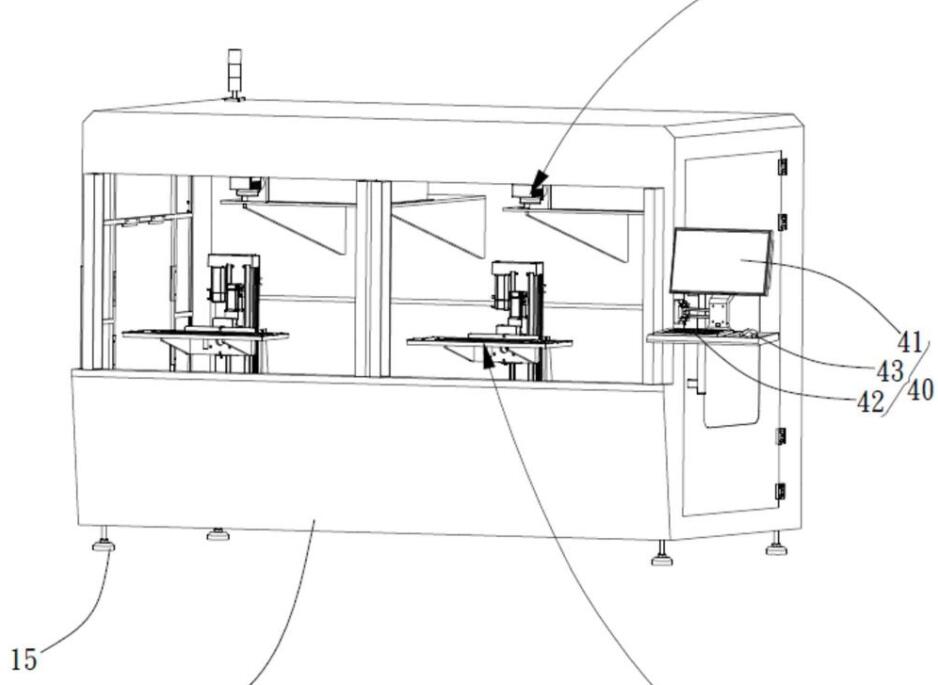

[0005]一種激光切割設備，包括：
[0006]殼體；
[0007]置料組件，安裝在所述殼體內；所述置料組件包括平移件、滑設在所述平移件上的安裝座、與所述安裝座連接的升降件、滑設在所述升降件上的銜接座、與所述銜接座樞接的模板、及與所述模板連接的旋轉驅動件；所述旋轉驅動件用于驅動所述模板相對所述銜接座轉動；
[0008]激光組件，安裝在所述殼體內，所述激光組件架設在所述置料組件的上方；所述激光組件包括發光件、與所述發光件連接的擴束鏡、及與所述擴束鏡連接的振鏡件；所述振鏡件與所述模板的設置位置相對應；及
[0009]中控組件，分別電連接所述置料組件與所述激光組件。
[0010]上述3D立體元件激光切割設備，通過設置平移件與升降件實現對模板進行移動控制，并通過設置旋轉驅動件實現對模板的翻轉，通過設置振鏡件對激光沿平面進行移動控制，通過翻轉模板即可實現將立體元件改變為平面元件進行切割加工，并通過平移件與升降件實現對激光切割位置與深度進行調節控制，將3D激光加工替換為2D激光加工，進而降低定位誤差并提高計算效率，進而提高對立體元件的加工效率與加工精度。
[0011]在其中一個實施例中，所述升降件自所述平移件向所述激光組件方向延伸設置。
[0012]在其中一個實施例中，所述平移件呈長條狀延伸設置，所述升降件呈長條狀延伸設置，所述平移件與所述升降件的設置方向相垂直。
[0013]在其中一個實施例中，所述模板呈矩形直板狀結構設置，所述模板設置在所述銜接座遠離所述升降件的一側，所述旋轉驅動件安裝在所述銜接座上。
[0014]在其中一個實施例中，所述激光組件還包括反射鏡與導光管；所述擴束鏡一端與所述發光件連接，所述擴束鏡的另一端與所述反射鏡連接。
[0015]在其中一個實施例中，所述導光管呈圓管狀結構設置，所述導光管設置在所述反射鏡與所述振鏡件之間，所述導光管的設置方向與所述擴束鏡的設置方向相垂直。
[0016]在其中一個實施例中，所述激光組件還包括支撐座及罩體；所述支撐座與所述殼體內側壁連接固定，所述發光件、擴束鏡及振鏡件安裝在所述支撐座上，所述罩體呈中空矩形狀結構設置，所述罩體罩設在所述發光件、擴束鏡的外側。
[0017]在其中一個實施例中，所述中控組件固定在所述殼體的一側，所述中控組件包括顯示器、鍵盤與鼠標。
[0018]在其中一個實施例中，所述殼體呈中空矩形狀結構設置，所述殼體的底部設置有撐腳，所述撐腳環繞所述殼體周緣間隔設置，所述撐腳與所述殼體螺紋連接。
[0019]在其中一個實施例中，所述置料組件的設置數量為兩個，兩個所述置料組件呈并列狀設置在所述殼體內；所述激光組件的設置數量與所述置料組件的設置數量相對應為兩個，各所述激光組件分別與各所述置料組件對應設置。
具體實施方式：由于專利內容較多，實施詳情請查詢知識產權出版社專利。
